一、RIP協議概述

RIP （Routing Information Protocol ） 路由信息協議

RIP是目前一種使用最廣泛的內部網關通信協議（IGP），屬于網絡層，可以在網關與主機之間交換路由選擇信息的標準（也可以叫做規則）。

-原理：

1、路由器啟用RIP以后，會將自己本地路由表中的條目進行宣告進入到RIP

2、在啟動RIP協議的端口上發送這些更新條目；

3、對方RIP路由器接收以后，經過路由比較，將最好的條目放入路由表；

4、所有的RIP路由器都會進行周期性、全部路由表更新，以廣播的方式；

（在RIPv2中，是觸發式、增量更新，并且是以組播的方式）

-場景：

一般在小規模的企業內部網絡使用

(因為RIP有最大跳數限制，最大為 16 跳）

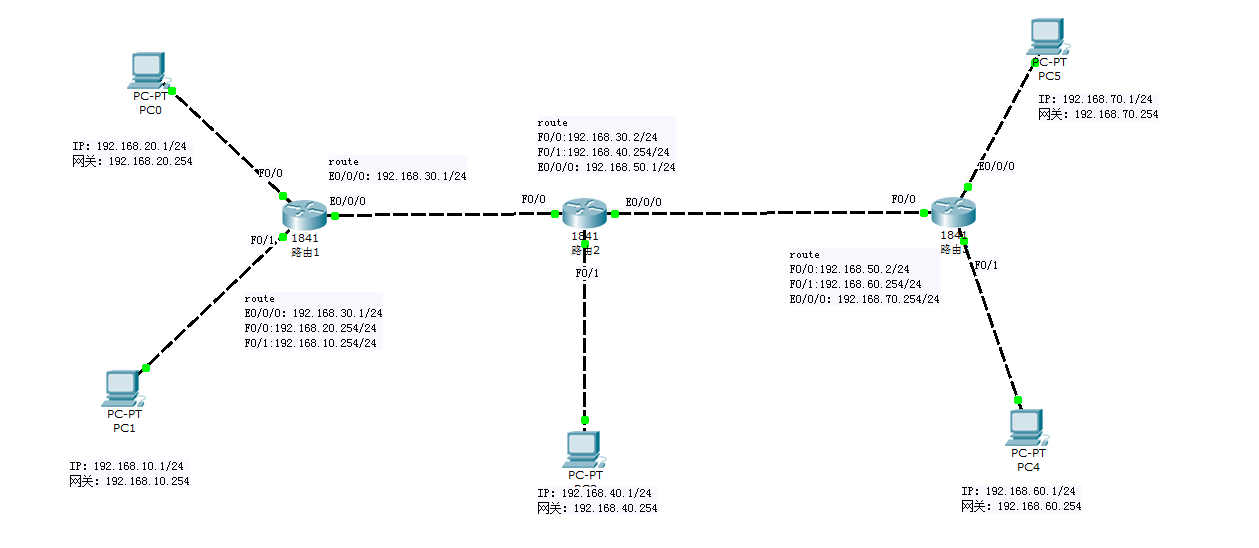

二、網絡拓撲結構圖

1、在拓撲結構中共有四個路由器，從左到右，分別編號為：路由1、路由2、路由3；

2、實現路由1、路游2、路由3節點PC都能相互ping通

3、.當各路由器上進行RIP基本配置后，每條線路都能ping通。

三、配置說明

配置路由器1RIP功能如圖

Router>

Router>en

Router>enable

Router#config

Configuring from terminal, memory, or network [terminal]?

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#route rip （進入RIP協議配置）

Router(config-router)#network 192.168.10.0（通過RIP宣告該網段）

Router(config-router)#network 192.168.20.0

Router(config-router)#network 192.168.30.0

Router(config-router)#exit

Router>show ip route （查詢路由表）

C    192.168.10.0/24 is directly connected, FastEthernet0/1（C代表直連接口IP）

C    192.168.20.0/24 is directly connected, FastEthernet0/0

C    192.168.30.0/24 is directly connected, Ethernet0/0/0

R    192.168.40.0/24 [120/1] via 192.168.30.2, 00:00:12, Ethernet0/0/0(RIP路由）

R    192.168.50.0/24 [120/1] via 192.168.30.2, 00:00:12, Ethernet0/0/0

R    192.168.60.0/24 [120/2] via 192.168.30.2, 00:00:19, Ethernet0/0/0

R    192.168.70.0/24 [120/2] via 192.168.30.2, 00:00:19, Ethernet0/0/0

Router>ping 192.168.70.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.70.1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 10/10/11 ms

路由2路由3和路由1相同配置，只是宣告接口IP有所不同。
