我國北方地區冬季目前普遍采用集中供暖方式進行供熱。熱電廠通過城市高溫供熱管道將熱水送至各居民小區、企業中的換熱站。在換熱站，高溫管道中的熱水與進居室暖氣片的熱水通過換熱器交換熱量。經過換熱后，暖氣片中熱水流入各居室中。 在以上過程中，供熱調度部門需要對分散在不同地理位置換熱站中溫度、壓力、流量、液位等參數集中實時監視，控制換熱站中各設備的運行。同時，根據從現場監測到的各換熱站運行參數，調節熱電廠運行狀況，保證冬季整個供暖的穩定運行。
供熱行業具有高能耗、高排放、高投入、低效率的“三高一低”特點。我國現行的熱力站運行管理仍處于手工操作階段，影響了集中供熱優越性的充分發揮。主要反映在：
1缺少全面的參數測量手段，無法對運行工況進行系統的分析判斷；
2系統運行工況失調難以消除，造成用戶冷熱不均；
3供熱參數未能在最佳工況下運行，供熱量與需熱量不匹配；
4運行數據不全，難以實現量化管理；
5能源利用效率低，企業的經濟效益也低；

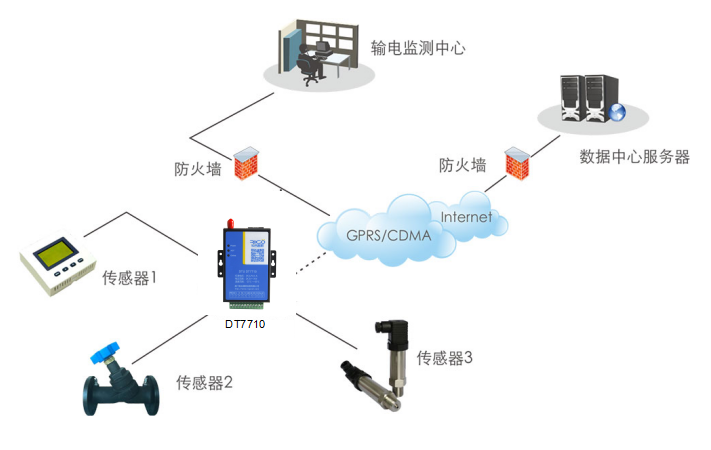

系統拓?fù)鋱D
對此廈門銳谷公司提供的無線解決方案 本系統包括現場換熱站、GPRS數據采集傳輸終端、GPRS數據服務器、遠程監控中心三大
1、現場換熱站
PLC 將各溫度、壓力、水量等傳感器的參數實時采集后通過RS-232 串口/RS-485串口將數據送往銳谷DTU通信模塊；同時還可通過該通信模塊接收調度控制中心的指令。
2、GPRS數據采集傳輸終端
GPRS數據采集傳輸終端集溫度采集、分析、處理、上傳等功能于一身，把從溫度傳感器獲取到的實際溫度數據經過分析處理后打包并以TCP/IP協議上傳到遠程的數據服務中心上?？梢栽O(shè)定溫度采集時間、不通時間段的溫度采集時間間隔。
本系統采用銳谷DT7710工業級DTU是基于GPRS 數據通信網絡的終端產品，采用工業級端子排接口，產品設計符合工業級標準，內嵌PPP、TCP/IP、DDP等多種協議，可實現用戶設備到數據中心遠程透明數據通信。
3、遠程監控中心
監控中心上運行的是一套C/S結構的監控軟件系統，它能完成實時數據監視、 歷史曲線分析、 歷史報表與實時報表、 硬件檢測、曲線分析、自動報警和報警記錄分析等功能。
系統優勢
1、系統結構簡單，價格低廉
數據傳輸方式采用GPRS模式，不受地域限制，無須增加額外的布線投入。采用GPRS公網通信，全國范圍內均按統一費率計費，省去昂貴的漫游費用, GPRS網絡可按數據實際通信流量計費，(1分-3分/1K字節)，也可以按包月不限流量收費，從而實現了系統的低成本通信。
2、先進性
采用先進的軟、硬件的同時，貫徹了數字化、信息化環保的先進思想，使企業生產數據的進一步智能應用成為現實，使控制系統有機地成為企業整個IT 架構的一部分。
3、實時性強
GPRS具有實時在線的特性，數據傳輸時延小，并支持多點同時傳輸，因此監控中心可以多個監控點之間快速，實時地進行雙向通信，很好地滿足系統對數據采集和傳輸實時性的要求。目前GPRS實際數據傳輸速率在30Kbps左右，完全能滿足系統數據傳輸速率需求。
4、穩定性高
數據采集傳輸終端采用面向連接的TCP協議通信，避免了數據包丟失的現象，保證數據可靠傳輸。中心可以與多個監測點同時進行數據傳輸，互不干擾。GPRS網絡本身具備完善的頻分復用機制，并具備極強的抗干擾性能。
系統價值
本方案是通過銳谷DTU實現對換熱站運行參數的集中監視、控制，用戶的實現成本和建筑成本比較低. 與老系統相比，可以大量的減少維護人員，部分換熱站還實現了無人值守，提高企業的經濟效益。與使用傳統無線電臺相比，該方案具備更好的抗干擾性、數據傳輸安全性。廈門銳谷提供的這種成熟的遠程監控方案在城市管網、熱網、石油、地震檢測、電力等行業中得到了大范圍的應用。
